| 产品名称： | 脱色（洗涤结晶）过滤脱溶烘干多功能一体机 |
| 产品编号： |
1.简介
脱色（洗涤结晶）过滤脱溶烘干多功能一体机是公司核心关键设备之一，凝聚公司一项发明专利技术，专用于提取液的脱色，或者结晶体洗涤、脱溶及烘干，整个功能在一个设备中完成，无需转料，操作简便，避免浪费，保证安全。
2.用途
脱色、过滤、活性炭脱溶、烘干。
结晶体洗涤、过滤、脱溶、烘干。
3.工作流程及原理
3.1. 脱色处理流程
提取液泵入脱色罐中，同时，活性炭通过加料器和提取液混合一起进入脱色罐中。
在脱色罐中，提取液和活性炭被搅拌器混合，同时，加热盘加热提取液。
当达到加热温度并保持一定时间后，通过抽滤方式将提取液抽出。
活性炭在真空条件下加热脱溶，然后再直接汽脱溶，挥发的溶剂进入冷凝器回收。
活性炭脱溶后，再真空烘干，然后通过排料器排出。
3.2. 结晶体处理流程
结晶液进入脱色罐中，结晶体被筛网截留，溶液排出。
加入新鲜溶剂进行洗涤，洗涤液排出。
加热盘加热结晶体，将结晶体中残留的溶剂烘干回收。
然后再直接汽脱溶，挥发的溶剂进入冷凝器回收。
结晶体脱溶后，再真空烘干，然后通过排料器排出。
4.效率和质量指标
过滤精度：5～15um。
脱色烘干后，有机溶剂含量≤500ppm，含水率≤12%。
5.特点和优越的性能
脱色、过滤、活性炭脱溶和烘干等在一个设备中完成，无过程转移，安全。
结晶、过滤、脱溶、干燥等一个设备中完成，无过程转移，安全。
配备冷凝器，在加热及脱色过程中实现热回流，无溶剂损耗；同时，活性炭（结晶体）残留有机溶剂在负压条件下脱溶，再用直接汽脱溶，然后再在负压条件下烘干，快速无溶剂损失，同时烘干后的活性炭无污染。
过滤精度高于15um，过滤出的液透明澄清。
筛网为不锈钢材质，确保过滤精度的稳定性。
筛网易于更换。
6.构成
脱色过滤机
活性炭进料器
冷凝器
受液罐
在线液位计
输液泵
变频器
在线清洗装置，快开式观察和清洗手孔
7.材质
材质有sus304、sus316L等选择，也可根据客户的要求定做特种材质。
8.型号代号
9.型号规格及图片
型号规格一览表
10. 材质
材质有sus30408、sus316等选择，也可根据客户的要求定做特种材质。

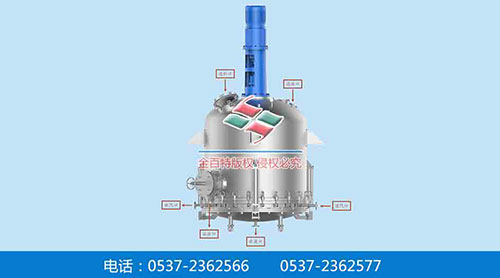

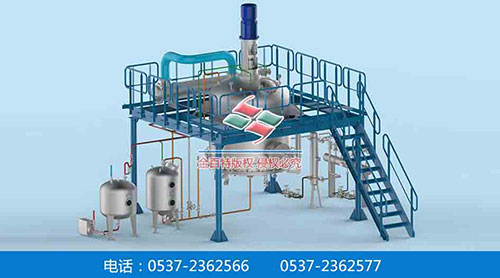

11.脱色过滤脱溶烘干成套装置三维设计图片

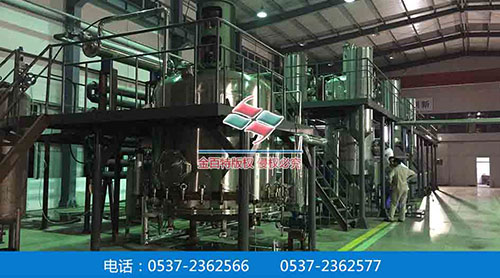

12.典型工程实例：
实例照片
