Continuous Counter-flow Ultrasonic Extraction Complete Machinery, as core products, has agglomerated of 15 patents and know-how technologies, such as ultrasonic extraction, dynamic counter-flow extraction, continuous filtration with automatic outlet of cake, low-temperature evaporation concentration, high efficient recovery of organic solvent, specific mechanic seal etc. The machinery realizes continuous production and automatic control under seal condition, and realizing fast extraction production under low and normal temperature through the whole process. It is wildly used for extracting and producing Chinese Traditional Medicine, natural colors, flavors and fragrances, food additives, health products, cosmetics, feed additive, plant pesticides etc from various plants. It is used most suitable for extracting and producing in large scale heat sensitive extracts by organic solvent.
产品名称: | 连续逆流回流提取机 |
产品编号: |
简介
连续逆流回流提取机是公司第一代连续逆流提取机,是公司核心产品之一,它凝聚了公司6项自主创新的发明专利技术和know-how,广泛应用于各种植物提取。
1.工作流程及原理
被提取的植物原料和提取溶媒(或提取液)在提取管(单级或双级)中,呈相反方向连续推进和流动,形成连续逆流提取,提取液浓度从进液口至出液口形成连续梯度,全程自始至终保持稳定的溶解度,使用最小量的提取溶媒,达到最大提取率。
提取管配备加热和保温装置,加速提取速度,短时间内达到最大提取率。
配备的冷凝器将过程中挥发的溶剂冷却回收,重新进入提取管中。
2.效率和质量指标
料液比:≤1:6。
提取率:≥95%。
提取液过滤精度:40mesh,60 mesh。
配备挤出机,排放的渣料残留含液率≤75%。
配备沥出机,排放的渣料残留有机溶剂含液率≤40%。
配备蒸脱机及溶剂回收装置,排放的渣料残留有机溶剂含量≤500ppm,含水率≤50%。
配备蒸脱烘干机及溶剂回收装置,排放的渣料残留有机溶剂含量≤500ppm,含水率≤12%。
3.适用技术条件
3.1.提取溶媒
适合:水、各种易燃易爆有机溶剂、碱性液、弱酸性液(PH≥2.0)。
不适合:强酸性液。
3.2.提取温度
常温~100℃,可调可控。
3.3.原料及处理
适合:植物原料经粉碎后呈均匀颗粒状。
不适合:大块状、长杆状、丝状。
4.应用领域
中药提取
中药配方颗粒
保健品
食品添加剂
饲料添加剂
医药中间体
化妆品
植物农药
5.性价比及设备选型
和提取罐等传统设备相比,提取量越大,操作人员相对越少,优势越明显,性价比越高。
和提取罐等传统设备相比,使用有机溶剂提取时,溶剂损耗小,优势明显,性价比高。
和同类型配备超声的提取机相比,提取管直径可达960mm,单套处理能力越大。
和同类型配备超声的提取机相比,提取温度可提高至80℃,温度范围广。
6.设备构成
6.1.主体部件
进料排液控制装置,包括水平及垂直进料器(发明专利),确保各种轻质、重质植物原料进入提取管;溢流排液管(发明专利),确保排出提取液含渣量最少。
提取装置,包括多节提取管、螺旋推进器、搅拌器(发明专利)、连轴杆和套、驱动电机减速机等。
进液漂洗排渣装置(发明专利),包括提升排渣料蓝、进液分布器,在沥出排渣过程中实现漂洗,保证最大提取率。
6.2.配置和控制器件
在线液位、温度、真空等检测仪表
变频器
在线清洗装置、快开式观察和清洗手孔
7.材质
材质有sus304、sus316L等选择,也可根据客户的要求定做特种材质。

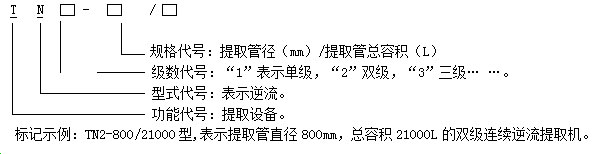

8.型号代号
9.型号规格及图片
9.1.单级连续逆流提取机

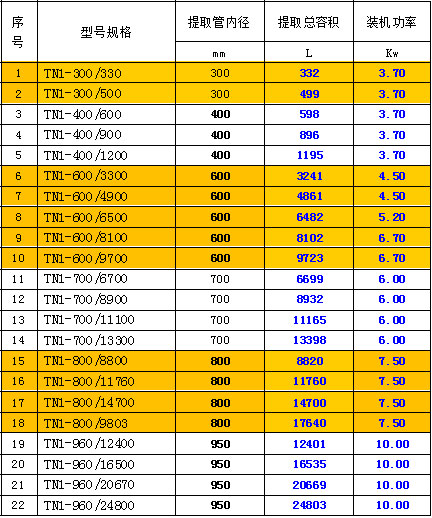

型号规格一览表

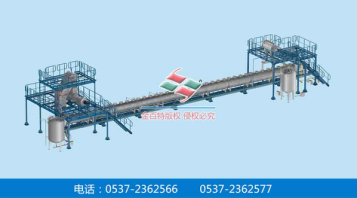

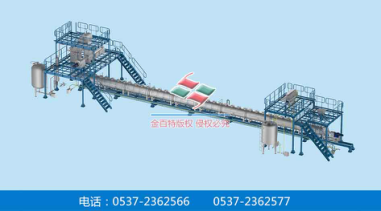

三维设计图片
9.2.双级连续逆流提取机

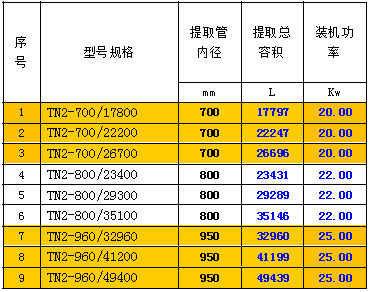

型号规格一览表

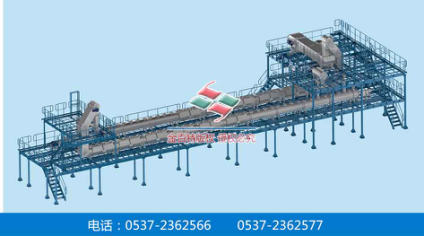

三维设计图片
10.典型提取生产线工程实例:

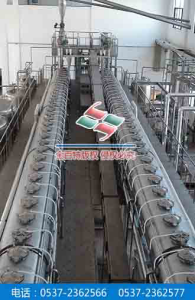

500kg/h茶叶提取生产线----实例照片
